| 工事種別 | 上水道 |
|---|---|
| 工事件名 | 別所線口径600mm配水管布設替工事（その３） |
| 発注者 | 横浜市水道局（南部方面工事課） |
| 工事金額 | ¥215,809,920- |
| 工事場所 | 横浜市南区睦町1丁目4番地1号地先から２丁目178番地1地先まで |
| 受注日 | 2017/9/27 |
課題
1.仮設工事の規模が大きいので、下請選定を慎重に行う。
2.夜間工事（今回の工事で3年目となるので、近隣・騒音・振動対策を要考慮する）
3.交差点内部での工事であり、かつ付近に資機材を置きづらい環境であり、重機・資機材の回送等を
考える必要がある。
4.掘割川が近接しており、地下水位が干潮・満潮での差が生じる事が予想される。（ﾗｲﾅｰ部分は特に）
5.国道16号線であり、国土交通省管理のため、申請等に時間を費やす事が想定される。
工事内容（施工方法・工夫）
1.他業者とのコミュニケーション・情報交換・営業活動（下請け候補2社、鋼材2社、管材料3社）
2.低騒音・低振動機械の選定、部分的に昼間工事に変更する等々（24時間規制も検討中）
3.仮置き場が近くにある業者を探す。 候補者は南区の会社としている（会社-現場10分程度）
4.試掘で深めに掘る（満潮時に試掘ができれば最頂高の地下水位がわかるので工法変更土台となる）
5.発注者にも協力してもらう。（地元対策・24時間規制・重機の路上一時仮置き）
6.覆工内部に監視カメラを2台程度設置する予定（見える化 180万程度の見積-× 90万以下で工夫する）
結果
-
工事写真
着工前 起点側-国道16号線
着工前 終点側-横浜市道
規制看板設置
規制看板設置
工事工程看板設置
下水道調査状況
下水道調査
試掘工-探針状況
連絡箇所試掘状況
試掘状況
夜間保安状況
安全掲示板
建設業許可等掲示
社内安全パトロールを実施しました。
1月6日深夜に地震があったため、現場パトロールを行い異常がないことを確認しました。
1月6日深夜に地震があったため、現場パトロールを行い異常がないことを確認しました。
4月5日現場付近の清掃を行いました。
現場付近清掃状況
現場付近清掃状況
現場付近清掃状況
仮設工事-鋼矢板SPⅢ型 L=6.0m使用
鋼矢板SPⅢ型 L=6.0m使用
オーガ先行掘削状況
オーガ先行掘削状況
圧入機搬入組立状況
鋼矢板圧入-SPⅢ型L=6.0m圧入状況
鋼矢板圧入-SPⅢ型 L=6.0m圧入状況
鋼矢板圧入-SPⅢ型L=6.0m圧入状況
鋼矢板圧入-布堀部仮復旧 下層路盤(2層目)敷均し転圧状況GL-550
鋼矢板圧入-布堀部仮復旧舗装2層目敷均し転圧状況
朝礼、危険予知活動状況
使用機械-始業前点検実施状況
使用機械始業前点検実施状況
清掃状況
清掃状況
清掃状況
注入計画 ポイントマーキング立会状況
注入箇所 穿孔状況
薬液注入材料 使用前 ゲルタイム測定
硬化時間確認 3分
薬液注入状況
薬液注入確認
薬液注入確認 水道管まわり
路面覆工先行作業
立坑位置芯出し測量
ライナー組立状況
ライナー組立状況-床付部
裏込モルタル注入状況
裏込モルタル注入確認
立坑出来形
昇降設備設置
不断水分岐管1100*600割Ｔ字管一式
不断水分岐管1100*600割Ｔ字管一式
割Ｔ字管溶接状況
溶接部 カラーチェック
耐圧試験
耐圧試験
口径600mm穿孔機
穿孔機組立
穿孔機組立

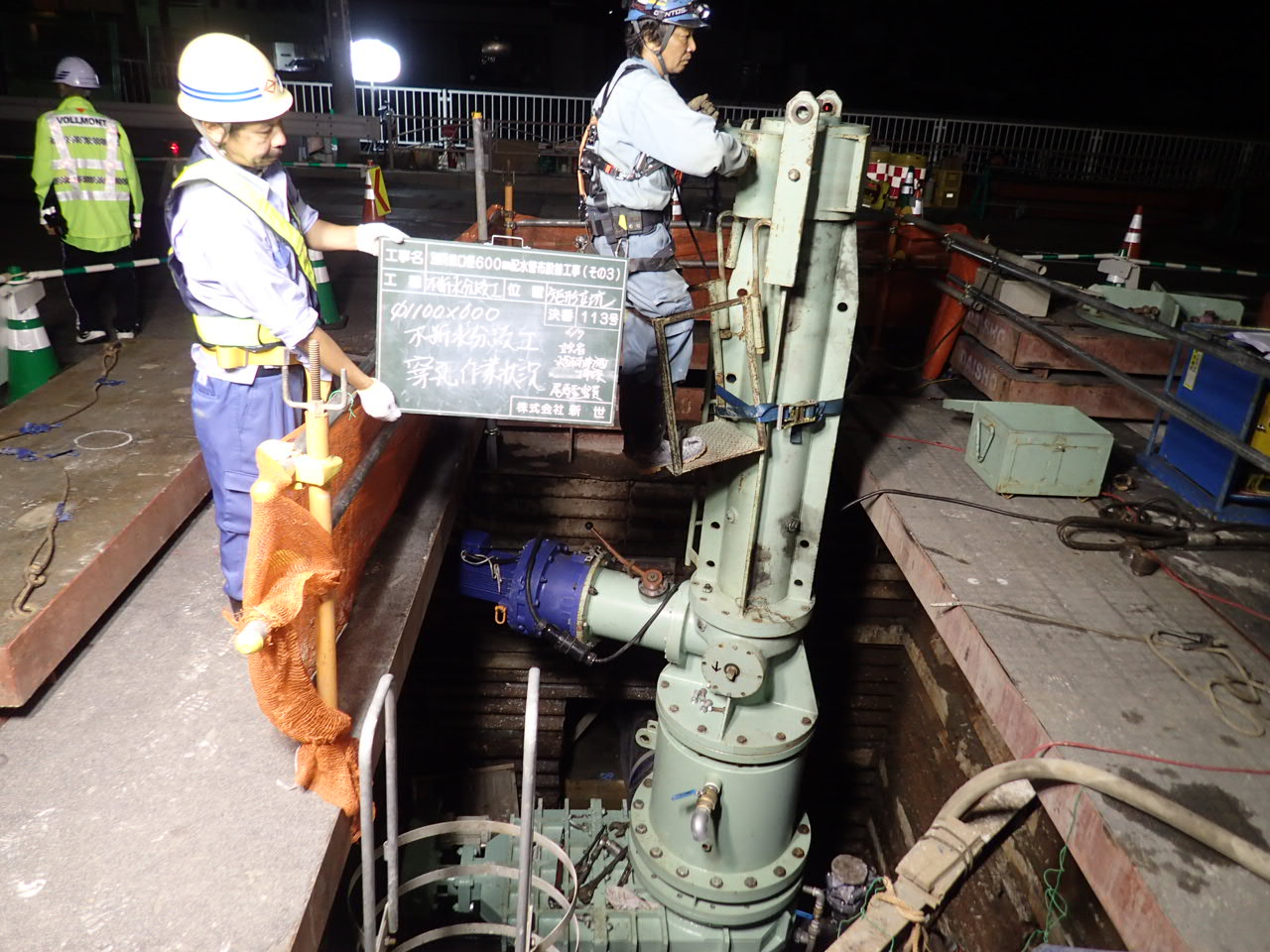

穿孔状況

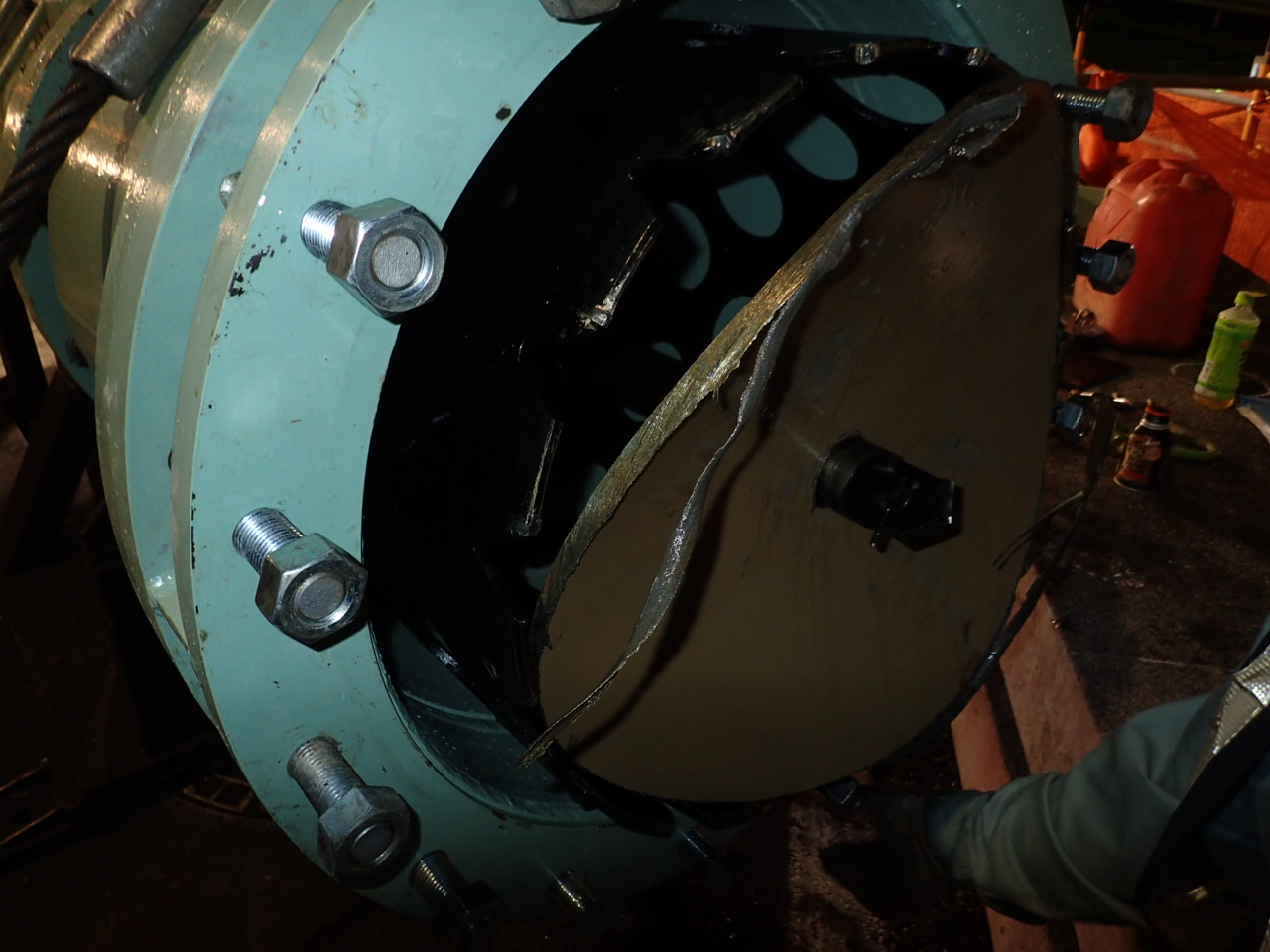

穿孔完了-切片確認
穿孔切屑洗浄作業
穿孔完了
山留及び配管状況
ボルト締付状況
寸法確認 チェックシート記入状況
鏡による接合部分の再確認
空気弁 フランジ接合管理
計画縦断図面との対比確認 計画深さ2.46ｍ
社内パトロール状況
管周確認
キールカッター 溝切状況
溝切部測定確認（規格値：3mm）（実測値：3ｍｍ）
挿口リング 浮上り確認（浮上り無し）
白線管理-白線設置
切管長測定
